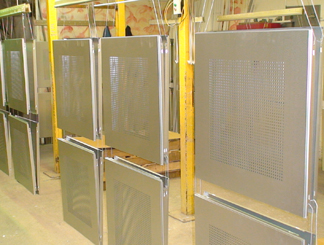

Используется в ситуациях коррозийности, когда необходимо достижение долговременной устойчивости к коррозии. Автомобильная промышленность и некоторые другие производители изделий, предназначенных для работы на открытом воздухе, используют этот вид покрытия, так как оно ниболее подходит для коррозийных условий открытого воздуха и погоды. Качество этого покрытия и прилипание краски к нему лучше, чем у фосфата железа. Данное средство образует покрытие в 2-5 гр/м² на поверхности металла в подготовке перед покраской. Требуется большее количество ванн обработки при использовании фосфата цинка, чем при использовании фосфата железа. Его применение, установка и контроль более трудны и дороги по сравнению с другими методами. Это вещество наносится двумя способами, погружением и опрыскиванием. Фосфаты цинка используются как трикатионы, дикатионы и монокатионы.

Они добавляются в фосфатные ванны также, как и другие катионы, для ускорения образования покрытий из никеля и марганца, формирования кристаллической структуры и улучшения действия.

Активация используется перед ванной с фосфатом цинка для уменьшения образования фосфатных кристаллов и достижения однородности фосфата цинка на поверхности.

Фосфаты цинка с толщиной покрытия в 6-20 гр/м² используются в холодной формации как покрытие для смазки. Фосфатированный металл подготавливается для следующей ступени обработки с использованием смазочных веществ и мыла. Для консистентного фосфата цинка толщина покрытия – 10-40 гр/м², и защита против коррозии обеспечивается при помощи защищающей смазки.

Ванны с фосфатом цинка образуют пульпу, это связанно с особенностями химпроцесса. Собирающуюся под ваннами пульпу необходимо регулярно удалять. Ванны с фосфатом цинка должны подкрепляться системами декантации. В период конструирования ванн их основаниям следует придавать форму конуса, и система нагрева не должна находиться под ваннами.
 Фосфат цинка может быть применён двумя способами: фосфат цинка – погружение и фосфат цинка – опрыскивание.

Фосфат цинка – погружение. Параметры обработки (такие как температура, концентрация, время выдержки, уровень рН и т.п.) важно выдерживать надлежащим образом. Данный способ может быть выполнен четырьмя разными методами:

1- щелочное обезжиривание – двухразовая промывка – фосфат цинка – промывка – пассивирование
2- щелочное обезжиривание – двухразовая промывка – активация – фосфат цинка – промывка – пассивирование
3- щелочное обезжиривание – двухразовая промывка – кислотная ванна – двухразовая промывка – активация – фосфат цинка – промывка – пассивирование
4- кислотная ванна – двухразовая промывка – щелочная обезжиривающая ванна – двухразовая промывка – активация – фосфат цинка – промывка – пассивирование

В обработке с применением фосфата цинка промывочные растворы, разделяющие щелочные и кислотные ванны, должны быть чистыми, и их необходимо переодически обновлять. Ванны активации должны проветриваться, это играет важную роль в образовании на поверхностях однородных покрытий с надлежащими кристаллическими свойствами. Изделия выдерживаются в ваннах с фосфатом цинка в течение 5-10 мин и в ваннах пассивирования – 0,5-1 мин, после чего они просушиваются. Ванна с фосфатом цинка может содержать только один компонент в зависимости от его свойств, но также она может содержать три компонента с регулятором уровня рН и ускорителями.

Фосфат цинка – опрыскивание. Эта обработка выполняется с теми же параметрами, как и при погружении в ванны с фосфатом цика, и имеет соответствующие технические характеристики такие, как давление – нагрев – концентрация – время выдержки. Обычно этот способ применяется двумя методами.

1- опрыскивание щелочным обезжиривателем – двухразовая промывка – опрыскивание фосфатом цинка – промывка – пассивирование
 2- опрыскивание щелочным обезжиривателем – двухразовая промывка – активация – опрыскивание фосфатом цинка – промывка – пассивирование

Обработка поверхностей выполняется под давлением примерно в 1,2-1,8 баров. Обработка начинается с опрыскивания металла в ванне щелочным обезжиривателем. После тщательной промывки и активации поверхности обрабатываются в ванне с фосфатом цинка по крайней мере в течение 1,5 мин. Обработка заканчивается пассивированием и просушкой. Конусообразная ванна с фосфатом цинка сокращает проблемы, вызываемые образованием фосфатной пульпы. Поверхности, подвергаемые коррозии, могут быть очищены в другом месте, и затем обработаны опрыскиванием с фосфатом цинка. Должена быть установлена декантационная установка, и пульпа в ванне с фосфатом цинка должна быть удалена.
